Was ist ein Anti-Metall-RFID-Tag? Ein vollständiger Leitfaden zu RFID-Tags für Metalloberflächen.

Die Radiofrequenzidentifikation (RFID) hat sich zu einer wichtigen Technologie für die Anlagenverfolgung, Bestandsverwaltung, industrielle Automatisierung, Logistik und Transparenz der Lieferkette entwickelt. Standard-RFID-Tags funktionieren jedoch nicht immer einwandfrei, wenn sie direkt an Metallgegenständen angebracht werden. Metall kann die Funksignale stören, die Lesereichweite verringern und sogar die Erkennung eines RFID-Tags verhindern. Hier kommen metallresistente RFID-Tags ins Spiel.

Was ist also ein Antimetall-RFID-TagEin Anti-Metall-RFID-Tag, auch bekannt als On-Metal-RFID-Tag oder Metall-RFID-Tag, ist ein speziell entwickelter RFID-Tag, der auch auf Metalloberflächen zuverlässig funktioniert. Im Gegensatz zu herkömmlichen RFID-Etiketten verwenden Anti-Metall-RFID-Tags spezielle Materialien und Antennenstrukturen, um die negativen Auswirkungen von Metall zu minimieren. Sie werden häufig zur Verfolgung von Werkzeugen, Maschinen, IT-Geräten, Industrieanlagen, Metallbehältern, Fahrzeugen und vielen anderen Objekten mit metallischen Oberflächen eingesetzt.

Das Verständnis der Funktionsweise von Anti-Metall-RFID-Tags kann Unternehmen dabei helfen, die richtige RFID-Lösung für anspruchsvolle industrielle Umgebungen und Anlagenverfolgungsumgebungen auszuwählen.

Was ist ein Anti-Metall-RFID-Tag?

Ein Anti-Metall-RFID-Tag ist ein RFID-Transponder, der speziell für die Anbringung an Metallgegenständen entwickelt wurde. Ein typischer RFID-Tag enthält einen RFID-Chip und eine Antenne. Wenn ein RFID-Lesegerät ein Funksignal aussendet, empfängt die Antenne die Energie und ermöglicht es dem Chip, gespeicherte Informationen an das Lesegerät zurückzusenden.

Das Problem besteht darin, dass Metall das Verhalten von Funkwellen verändern kann. Wird ein herkömmlicher RFID-Tag direkt auf eine Metalloberfläche gelegt, kann die Antenne verstimmt werden. Dadurch kann die Lesereichweite des Tags sehr gering sein oder er funktioniert möglicherweise gar nicht.

Ein RFID-Tag mit Metallschutz löst dieses Problem durch einen kontrollierten Abstand zwischen der RFID-Antenne und der Metalloberfläche. Dies wird üblicherweise durch spezielle Isoliermaterialien, Ferritschichten, Schaumstoffabstandshalter, Keramikmaterialien oder speziell entwickelte Antennenstrukturen erreicht. Diese Materialien tragen zur Minimierung elektromagnetischer Störungen bei und ermöglichen eine zuverlässige Kommunikation des RFID-Tags mit einem RFID-Lesegerät.

Dank dieser Konstruktion bieten Antimetall-RFID-Tags auch dann eine stabile Leistung, wenn sie direkt auf Stahl, Aluminium, Eisen und anderen metallischen Materialien angebracht werden.

Warum bereiten Standard-RFID-Tags auf Metall Probleme?

Um den Nutzen eines Anti-Metall-RFID-Tags zu verstehen, ist es hilfreich zu wissen, warum Standard-RFID-Tags auf Metall Probleme haben.

RFID-Systeme nutzen Funkwellen zur Kommunikation. Trifft Funkenergie auf eine Metalloberfläche, wird sie vom Metall reflektiert und verändert das elektromagnetische Feld. Dies kann die Antenne im RFID-Tag stören.

Bei UHF-RFID-Tags, die je nach Region üblicherweise im Frequenzbereich von 860 MHz bis 960 MHz arbeiten, kann der Effekt besonders ausgeprägt sein. Ein Standard UHF-RFID-Etikett Lesegeräte, die für Karton, Kunststoff oder Papier konzipiert wurden, können einen Großteil ihrer Leseleistung verlieren, wenn sie direkt auf Metall gelegt werden.

In manchen Fällen ist der Chip möglicherweise noch lesbar, die Lesereichweite kann sich jedoch von mehreren Metern auf nur wenige Zentimeter verringern. In anderen Fällen kann der Chip vollständig unlesbar werden.

Antimetallische RFID-Tags wurden speziell entwickelt, um dieses Problem zu lösen. Ihre Struktur trägt dazu bei, die korrekte Antennenleistung auch dann aufrechtzuerhalten, wenn der Tag auf einem metallischen Objekt angebracht ist.

Wie funktioniert ein Anti-Metall-RFID-Tag?

Das grundlegende Funktionsprinzip eines Anti-Metall-RFID-Tags ähnelt dem eines Standard-RFID-Tags. Der Tag speichert eine eindeutige Identifikationsnummer und kann, je nach Chip, auch zusätzlichen Benutzerspeicher enthalten.

Ein RFID-Lesegerät sendet ein Funksignal über seine Antenne. Der RFID-Tag empfängt das Signal und antwortet mit seinen gespeicherten Daten. Das RFID-System sendet diese Informationen anschließend an eine RFID-Software, ein Anlagenverwaltungssystem, ein Lagerverwaltungssystem, eine ERP-Plattform oder eine andere Geschäftsanwendung.

Der Hauptunterschied liegt in der physikalischen und elektromagnetischen Konstruktion des Tags.

Ein RFID-Tag mit Metallschutz verfügt typischerweise über eine Schutzschicht oder ein spezielles Material zwischen der RFID-Antenne und der Metalloberfläche. Diese Schicht verhindert, dass das Metall die Antenne stört. Bei manchen Ausführungen wird die Metalloberfläche sogar als Teil des Antennensystems genutzt, um die Leistung zu verbessern.

Je nach Produktdesign können Antimetall-RFID-Tags Lesereichweiten von wenigen Zentimetern bis zu mehr als zehn Metern ermöglichen.

Die endgültige Lesereichweite hängt von verschiedenen Faktoren ab, darunter die Größe des Tags, das Antennendesign, der RFID-Chip, die Leistung des Lesegeräts, die Antenne des Lesegeräts, die Installationsmethode, die Betriebsumgebung sowie die Größe und Form des Metallobjekts.

Gängige Arten von Anti-Metall-RFID-Tags

Es gibt viele verschiedene Arten von Antimetall-RFID-Tags für unterschiedliche Anwendungen.

Ein gängiger Typ sind starre, metallresistente RFID-Tags. Diese Tags bestehen in der Regel aus robusten Materialien wie ABS, Leiterplatten, Keramik oder anderen industrietauglichen Werkstoffen. Sie sind für die langfristige Nachverfolgung von Objekten konzipiert und widerstehen häufig Vibrationen, Stößen, Feuchtigkeit, Staub und Temperaturschwankungen.

Eine weitere Variante sind flexible RFID-Etiketten mit Antimetall-Eigenschaften. Diese Etiketten sind dünner und flexibler als starre Etiketten. Sie können über eine Kleberückseite verfügen, sodass sie direkt an Laptops, Servern, Metallbehältern und anderen Geräten angebracht werden können.

PCB-Antimetall-RFID-Tags finden breite Anwendung in industriellen Umgebungen. Leiterplattenmaterialien gewährleisten hohe Langlebigkeit und hervorragende RFID-Leistung. Diese Tags werden häufig zur Verfolgung von Werkzeugen, Formen, Maschinen und Produktionsanlagen eingesetzt.

Keramische RFID-Tags mit Antimetall-Eigenschaften sind in der Regel kleiner und eignen sich daher für Anwendungen mit begrenztem Platzangebot. Keramik-RFID-Tags sind für Hochtemperatur- oder spezielle industrielle Anwendungen konzipiert.

Es gibt auch Hochtemperatur-Antimetall-RFID-Tags für Produktionsumgebungen wie die Automobilproduktion, Lackierprozesse und Wärmebehandlung.

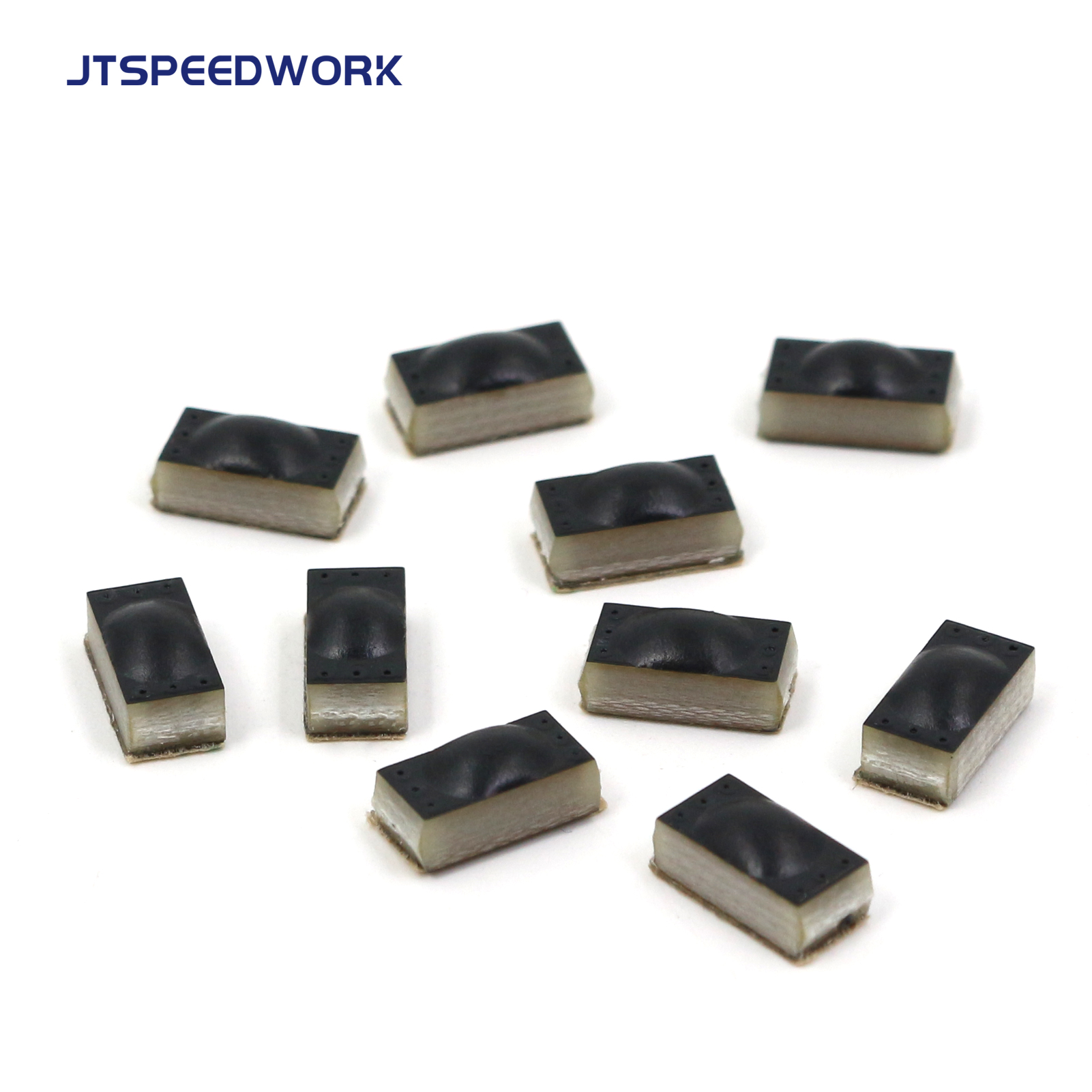

Für Anwendungen, die extrem kleine Tags erfordern, können miniaturisierte Anti-Metall-RFID-Tags in Werkzeuge, Bauteile oder Geräte eingebettet werden.

Die Wahl des richtigen Typs hängt von der Größe des Objekts, der erforderlichen Lesedistanz, den Umgebungsbedingungen, der Montageart und dem verfügbaren Installationsraum ab.

Was sind die Hauptanwendungsgebiete von Anti-Metall-RFID-Tags?

Antimetall-RFID-Tags werden in vielen Branchen eingesetzt, da Metallgegenstände in der Fertigungsindustrie, im Bauwesen, im Gesundheitswesen, im Transportwesen, in der Energiewirtschaft und in der Informationstechnologie weit verbreitet sind.

Eine der häufigsten Anwendungen ist die Anlagenverfolgung. Unternehmen verfügen oft über Tausende von Computern, Servern, Maschinen, Werkzeugen und anderen wertvollen Anlagen. Durch die Anbringung eines metallresistenten RFID-Tags an jeder Anlage können Unternehmen ihre Geräte effizienter identifizieren und verfolgen.

Die Werkzeugverfolgung ist ein weiterer wichtiger Anwendungsbereich. Fabriken, Luft- und Raumfahrtunternehmen, Automobilhersteller und Instandhaltungsorganisationen müssen häufig eine große Anzahl von Metallwerkzeugen verwalten. Die RFID-Technologie kann dabei helfen, festzustellen, welche Werkzeuge verfügbar sind, wo sie sich befinden und ob sie zurückgegeben wurden.

Antimetall-RFID-Tags werden auch häufig im IT-Asset-Management eingesetzt. Laptops, Server, Netzwerkgeräte, Speichermedien und andere elektronische Geräte verfügen oft über Metallgehäuse. Standard-RFID-Etiketten funktionieren auf diesen Oberflächen unter Umständen schlecht, während Antimetall-RFID-Etiketten eine zuverlässigere Identifizierung ermöglichen.

In der Fertigung können metallresistente RFID-Tags an Formen, Vorrichtungen, Maschinen, Produktionsträgern und Behältern für Halbfertigprodukte angebracht werden. RFID-Lesegeräte können diese Objekte automatisch identifizieren, während sie die verschiedenen Produktionsstufen durchlaufen.

Auch in der Logistikbranche werden RFID-Tags mit Antimetall-Eigenschaften zur Verfolgung von Metallpaletten, Käfigen, wiederverwendbaren Transportbehältern, Fässern, Containern und Industrieverpackungen eingesetzt.

Weitere Anwendungsgebiete sind Fahrzeugortung, Anlagenmanagement in der Öl- und Gasindustrie, Verfolgung von Baumaschinen, Identifizierung von Medizinprodukten, Lagerbestandsmanagement und Wartungsarbeiten.

Was sind die Vorteile von Anti-Metall-RFID-Tags?

Der Hauptvorteil eines Anti-Metall-RFID-Tags liegt in seiner zuverlässigen Funktion auf Metalloberflächen. Ohne einen speziellen Tag können Metallgegenstände mithilfe der RFID-Technologie nur schwer verfolgt werden.

Antimetall-RFID-Tags unterstützen zudem die automatische und kontaktlose Identifizierung. Im Gegensatz zu Barcodes benötigen RFID-Tags nicht immer eine direkte Sichtverbindung. Je nach Systemdesign können auch mehrere RFID-Tags innerhalb kurzer Zeit gelesen werden.

Ein weiterer Vorteil ist die verbesserte Transparenz der Anlagen. Unternehmen können die RFID-Technologie nutzen, um zu wissen, welche Anlagen sie besitzen, wo sie sich befinden und wie sie genutzt werden.

Antimetall-RFID-Tags können auch den manuellen Aufwand reduzieren. Mitarbeiter verbringen möglicherweise viel Zeit mit dem Zählen von Geräten, dem Erfassen von Seriennummern oder der Suche nach fehlenden Werkzeugen. RFID-Systeme können viele dieser Prozesse automatisieren.

Ein weiterer wichtiger Vorteil ist die Langlebigkeit. Industrielle RFID-Tags mit Antimetall-Eigenschaften können so konstruiert werden, dass sie Wasser, Staub, Chemikalien, Vibrationen, Stößen und extremen Temperaturen widerstehen.

RFID-Tags können auch eindeutige Identifikationsdaten enthalten, was dazu beiträgt, Duplikate und Identifizierungsfehler zu reduzieren.

Für Unternehmen, die hochwertige Metallanlagen verwalten, können diese Vorteile die betriebliche Effizienz steigern und Verluste reduzieren.

Worin besteht der Unterschied zwischen einem Standard-RFID-Tag und einem Anti-Metall-RFID-Tag?

Der wichtigste Unterschied liegt in der vorgesehenen Montagefläche.

Ein Standard-RFID-Tag ist im Allgemeinen für nichtmetallische Materialien wie Karton, Kunststoff, Glas, Papier oder Holz ausgelegt. Bei direkter Anbringung auf Metall kann die Antennenleistung beeinträchtigt werden.

Ein Anti-Metall-RFID-Tag ist speziell für die Verwendung auf Metall konzipiert.

Der interne Aufbau ist daher anders. Antimetall-RFID-Tags können spezielle Abschirmungsmaterialien, Abstandshalter, Ferritschichten, Keramikstrukturen oder optimierte Antennen enthalten.

Antimetall-RFID-Tags können dicker sein als Standard-RFID-Etiketten, da zusätzliches Material zwischen Antenne und Metalloberfläche benötigt wird. Moderne, flexible RFID-Etiketten für die Metallanwendung hingegen können relativ dünn sein.

Ein weiterer Unterschied liegt in den Kosten. Antimetall-RFID-Tags sind aufgrund ihrer speziellen Konstruktion und der verwendeten Materialien in der Regel teurer als herkömmliche RFID-Etiketten. Für die Verfolgung von Metallgegenständen bietet ein Standard-RFID-Tag jedoch möglicherweise keine ausreichende Leistung, sodass ein Antimetall-RFID-Tag die praktischere Wahl darstellt.

Wie weit kann ein Anti-Metall-RFID-Tag ausgelesen werden?

Die Lesereichweite eines Anti-Metall-RFID-Tags variiert erheblich.

Kleine Antimetall-Tags haben eine Lesereichweite von nur wenigen Zentimetern oder weniger als einem Meter. Größere UHF-Antimetall-RFID-Tags können aus mehreren Metern Entfernung gelesen werden. Einige Langstreckenmodelle erreichen unter geeigneten Bedingungen Lesedistanzen von über zehn Metern.

Die in den Produktspezifikationen angegebene maximale Lesereichweite sollte jedoch nicht als garantierte Entfernung in jeder Umgebung angesehen werden.

Die tatsächliche Leistungsfähigkeit von RFID-Geräten hängt vom RFID-Lesegerät, der Antennenverstärkung, der Sendeleistung, der Ausrichtung der Tags, den umgebenden Materialien, dem Installationsort, Umwelteinflüssen und den lokalen RFID-Vorschriften ab.

Aus diesem Grund sollten Unternehmen RFID-Tags vor einer großflächigen Implementierung stets an den tatsächlichen Objekten und in der tatsächlichen Betriebsumgebung testen.

Wie man den richtigen Anti-Metall-RFID-Tag auswählt

Die Auswahl des richtigen Anti-Metall-RFID-Tags erfordert mehr als nur die Prüfung, ob der Tag auf Metall funktioniert.

Der erste Faktor ist die erforderliche Lesereichweite. Eine Lageranwendung kann eine Lesereichweite von mehreren Metern erfordern, während die Werkzeugidentifizierung möglicherweise nur eine kurze Scandistanz benötigt.

Der zweite Faktor ist die Tag-Größe. Größere Tags bieten oft eine bessere Leseleistung, passen aber möglicherweise nicht auf kleine Objekte.

Die Montageart sollte ebenfalls berücksichtigt werden. Einige RFID-Tags mit Antimetall-Eigenschaften verwenden Industriekleber, während andere mit Schrauben, Nieten, Kabelbindern oder durch Einbaumontage befestigt werden können.

Die Umgebungsbedingungen sind ebenso wichtig. Für Anwendungen im Außenbereich sind möglicherweise wasserdichte und UV-beständige Etiketten erforderlich. Industrielle Anwendungen erfordern unter Umständen Beständigkeit gegenüber Chemikalien, Öl, Vibrationen oder hohen Temperaturen.

Die Art der RFID-Frequenz sollte zur jeweiligen Anwendung passen. UHF-RFID wird häufig für die Objektverfolgung über größere Entfernungen eingesetzt, während HF- und NFC-Technologien für die Identifizierung auf kürzere Distanzen und die Interaktion mit Smartphones verwendet werden können.

Unternehmen sollten außerdem Speicherkapazität, Chiptyp, Kodierungsanforderungen, Druckanforderungen und Kompatibilität mit vorhandenen RFID-Lesegeräten berücksichtigen.

Das Testen ist einer der wichtigsten Schritte. Derselbe RFID-Tag kann auf verschiedenen Metallgegenständen unterschiedlich funktionieren. Ein Tag, der auf einem großen Stahlschrank gut funktioniert, kann sich auf einem kleinen Aluminiumwerkzeug anders verhalten.

Funktionieren Anti-Metall-RFID-Tags auch auf nichtmetallischen Oberflächen?

Einige RFID-Tags mit Antimetall-Eigenschaften funktionieren auch auf nichtmetallischen Oberflächen, die Leistung kann jedoch variieren.

Bestimmte RFID-Tags sind speziell für Metall optimiert und können auf Kunststoff, Holz oder Karton eine geringere Leseleistung aufweisen. Andere universelle RFID-Tags sind für den Einsatz auf metallischen und nichtmetallischen Oberflächen konzipiert.

Wenn derselbe RFID-Tag für verschiedene Arten von Objekten verwendet werden soll, ist ein doppelseitiger oder universeller RFID-Tag möglicherweise die bessere Wahl.

Auch hier gilt: Vor der Bereitstellung wird ein Test empfohlen.

Sind Antimetall-RFID-Tags langlebig?

Viele Antimetall-RFID-Tags sind für anspruchsvolle industrielle Umgebungen konzipiert.

Je nach Modell bieten sie Schutz vor Wasser, Staub, Vibrationen, Chemikalien, Druck und Temperaturschwankungen. Einige Tags verfügen über die Schutzarten IP67, IP68 oder ähnliche Umweltschutzklassen.

Hochtemperatur-Antimetall-RFID-Tags können in Prozessen wie Lackierarbeiten, Sterilisation, Automobilproduktion oder anderen Umgebungen eingesetzt werden, in denen Standard-RFID-Tags beschädigt würden.

Allerdings ist nicht jeder RFID-Tag mit Metallschutz für extreme Bedingungen geeignet. Ein flexibles Klebeetikett zur IT-Asset-Verfolgung stellt andere Anforderungen an die Haltbarkeit als ein robuster RFID-Tag, der an schweren Maschinen angebracht ist.

Die Umweltanforderungen sollten daher vor der Auswahl eines Etiketts klar definiert werden.

Antimetall-RFID-Tags in Asset-Tracking-Systemen

Ein Antimetall-RFID-Tag ist nur ein Teil eines kompletten RFID-Systems zur Anlagenverfolgung.

Ein typisches System umfasst RFID-Tags, RFID-Lesegeräte, Leseantennen, Software und eine Datenbank oder Geschäftsplattform.

Jedes Objekt erhält einen eindeutigen RFID-Tag. Die RFID-Tag-ID ist mit Informationen wie Objektname, Seriennummer, Standort, Abteilung, Wartungshistorie oder zuständigem Mitarbeiter verknüpft.

RFID-Lesegeräte erfassen dann die Tag-Informationen bei Inventurprüfungen, Warenbewegungen, Ein- und Ausgängen, Wartungsarbeiten oder anderen Geschäftsprozessen.

Die Software verarbeitet diese Daten und bietet Einblick in den Status und den Standort der Anlagen.

In Umgebungen mit hohem Metallanteil wie Fabriken, Rechenzentren, Lagerhallen, Laboren und Wartungseinrichtungen ist die Verwendung des richtigen Anti-Metall-RFID-Tags entscheidend für die Zuverlässigkeit des gesamten Systems.

Abschluss

Was ist also ein Anti-Metall-RFID-Tag? Es handelt sich um einen speziellen RFID-Tag, der für eine zuverlässige Radiofrequenzidentifikation auf Metalloberflächen entwickelt wurde.

Da Metall die in Standard-RFID-Tags verwendeten Antennen stören kann, nutzen Anti-Metall-RFID-Tags spezielle Materialien und Antennendesigns, um eine stabile Kommunikation zu gewährleisten. Sie werden häufig zur Ortung von Werkzeugen, Maschinen, IT-Geräten, Fahrzeugen, Metallbehältern, Industrieanlagen und anderen metallischen Objekten eingesetzt.

Der richtige Antimetall-RFID-Tag kann Unternehmen dabei helfen, die Transparenz ihrer Anlagen zu verbessern, Inventurprozesse zu automatisieren, manuelle Arbeit zu reduzieren und effizientere Trackingsysteme aufzubauen.

Es gibt jedoch keinen RFID-Tag, der für jede Anwendung geeignet ist. Taggröße, Lesereichweite, Montageart, Betriebsumgebung, Frequenz und Material des Objekts müssen vor der Auswahl einer Lösung berücksichtigt werden.

Für Unternehmen, die ein RFID-Projekt planen, ist das Testen verschiedener Antimetall-RFID-Tags an realen Objekten eine der besten Möglichkeiten, eine zuverlässige Leistung sicherzustellen. Mit dem richtigen Tag und Systemdesign bietet die RFID-Technologie eine effiziente und skalierbare Lösung zur Verfolgung von Metallgegenständen in der Fertigung, Logistik, IT, im Gesundheitswesen, im Baugewerbe und vielen weiteren Branchen.
